CSPR – Collare antisismico GIA SEISMIC per rinforzo laterale e longitudinale

Collare per rinforzi antisismici laterali e longitudinali.

  • Il collare è utilizzabile sia per rinforzi laterali che per rinforzi longitudinali.
  • La testa del bullone a rottura calibrata permette una rapida installazione e ispezione dei rinforzi antisismici.
  • In cantiere non è necessario avere una chiave dinanometrica per il serraggio.
  • La connessione con l’aggancio antisismico a muro è fatta attraverso un tubo zincato da 1” – serie pesante.
  • Le misure del collare vanno da 1” a 8”, certificati FM e UL.
  • Soddisfa anche i requisiti NFPA®-13 per i rinforzi antisismici Americani.



SCARICA LE ISTRUZIONI MONTAGGIO SISTEMA DI RINFORZO ANTISISMICO LAT_LONG  (PDF)

Dati Tecnici Materiale

MATERIALE = Acciaio DX51D EN 10142 zincatura sendzimir   CERTIFICATO FM E UL
COD Tipo Per tubi di (mm)
084301CSPR 1"DN 25
084401CSPR 1 1/4"DN 32
084501CSPR 1 1/2"DN 40
084601CSPR 2"DN 50
084701CSPR 2 1/2"DN 65
084801CSPR 3"DN 80
084901CSPR 4"DN 100
084931CSPR 5"DN 125
084951CSPR 6"DN 150
084971CSPR 8"DN 200

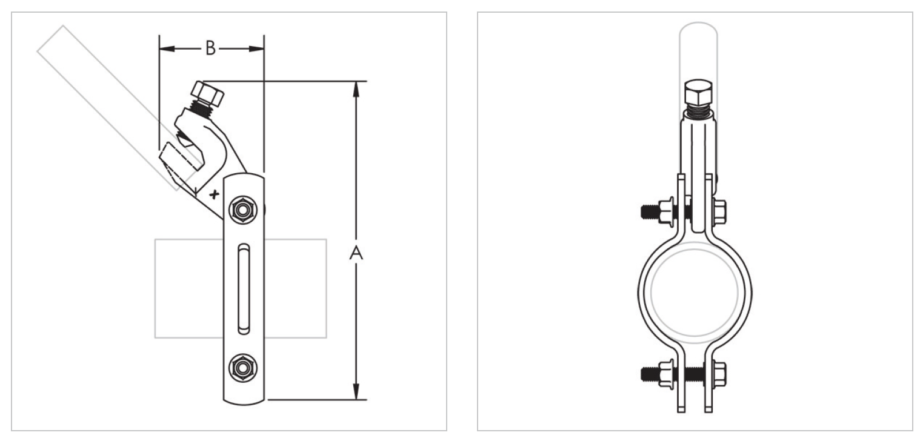

COD Tipo A B C D E F
084971CSPR 8"40010030550 1016X85
084951CSPR 6"35095245506 12X70
084931CSPR 5"31095205406 12X60
084901CSPR 4"2709317040612X60
084801CSPR 3"24090135305 12X55
084701CSPR 2 1/2"22690120305 10x50
084601CSPR 2"210909730510X50
084501CSPR 1 1/2"200879225410X45
084401CSPR 1 1/4"190857825410X45
084301CSPR 1"175857025410X45

Venduti in In scatola di cartone

COD Tipo Pezzi Confezione
084301CSPR 1"1
084401CSPR 1 1/4"1
084501CSPR 1 1/2"1
084601CSPR 2"1
084701CSPR 2 1/2"1
084801CSPR 3"1
084901CSPR 4"1
084931CSPR 5"1
084951CSPR 6"1
084971CSPR 8"1
