CLIPPO S - Collare a clip scorrevole con gomma EPDM

Fissaggio di tubazioni in PP-PVC-PE dove la dilatazione rende necessario lo scorrimento assiale del tubo nei supporti

  • L’esclusiva chiusura a clip velocizza l’installazione: basta stringere una vite già premontata.
  • La guarnizione ha una sagoma speciale per ridurre gli attriti e facilitare lo scorrimento tubo.
  • La continuità della guarnizione in EPDM grigia garantisce ulteriormente l’omogeneità dell’isolamento sull’intera circonferenza tubo.
  • Pratico: due semicollari leggeri in acciaio zincato con dado elettrosaldato, incernierati fra loro e completati da guarnizione in EPDM nera e sistema di aggancio premontato.

Dati Tecnici Materiale

      • Materiale = acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm
      • Vite = acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm
      • Guarnizione = EPDM senza alogeni
      • Temperatura = -35°C +90°C
      • Durezza = 55 +/-5°C Shore A
      • Conduttività termica = 0,3 W/km
      • Resistenza al fuoco = “E” EN 13501
COD Tipo Per tubi di (mm) Con fissaggio Spessore Larghezza Dimensione Trazione Taglio Temperatura
081015CLIPPO S 3/8"16M81,520507060-35°C +90°C
081025CLIPPO S 1/2"20M81,520547060-35°C +90°C
081035CLIPPO S 3/4"26M81,520587060-35°C +90°C
081045CLIPPO S 1"32M81,520667060-35°C +90°C
081055CLIPPO S 1 1/4"40M81,520737060-35°C +90°C
081065CLIPPO S 1 1/2"50M81,520817060-35°C +90°C
081085CLIPPO S 2"63M81,520967060-35°C +90°C
COD Tipo A B C D E F G
081025CLIPPO S 1/2"1.52054M8M5x25426
081035CLIPPO S 3/4"1.52058M8M5x25476
081045CLIPPO S 1"1.52066M8M5x25546
081055CLIPPO S 1 1/4"1.52073M8M5x25626
081065CLIPPO S 1 1/2"1.52081M8M5x257412
081085CLIPPO S 2"1.52096M8M5x258612
081015CLIPPO S 3/8"1.52050M8M5x25376

Prove eseguite in laboratorio tecnico con macchina dinamometrica. Per il fissaggio a muro attenersi alle caratteristiche di tenuta del tassello o del supporto di raccordo. Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coefficiente di sicurezza. 1 daN=1 kg.

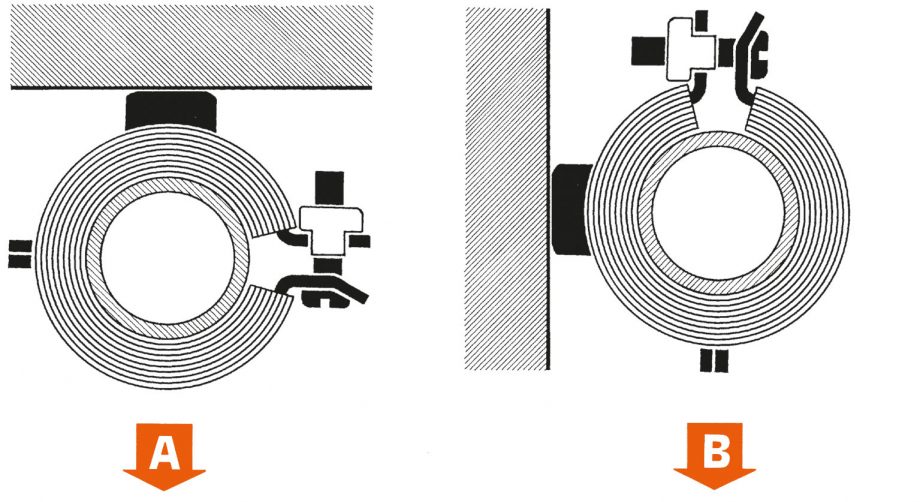

COD Tipo A B
081015CLIPPO S 3/8"7060
081025CLIPPO S 1/2"7060
081035CLIPPO S 3/4"7060
081045CLIPPO S 1"7060
081055CLIPPO S 1 1/4"7060
081065CLIPPO S 1 1/2"7060
081085CLIPPO S 2"7060

Venduti in Scatola

COD Tipo L P H Pezzi Confezione Pezzi Imballo Prezzo unit. €
081015CLIPPO S 3/8"0,20,180,12-50
081025CLIPPO S 1/2"0,20,180,12-50
081035CLIPPO S 3/4"0,20,180,12-50
081045CLIPPO S 1"0,310,210,15-50
081055CLIPPO S 1 1/4"0,310,210,15-50
081065CLIPPO S 1 1/2"0,310,210,15-50
081085CLIPPO S 2"0,310,210,15-40
