EnerGIA - Vite doppio filetto legno/metallo con ranella in EPDM

Fissaggio di elementi di connessione alla struttura portante.

    • Resistente: per l’utilizzo in ambienti esterni.
    • Vite passante per copertura con ranella in EPDM isolante.
    • Esagono di testa facilita avvitamento.
    • Collegabile al profilo/struttura portante del pannello solare termico con piastra di connessione “PIV”.
    • Adatta al montaggio sui travetti in legno o muratura.
    • Offre tenuta e affidabilità grazie alla robustezza dei componenti.

Material technical data

      • Materiale = acciaio INOX AISI 304 – EN 10088
      • Ranella = EPDM nera
      • Durezza = 55 +/- 5 shore a
      • Temperatura = -30° +115°
COD Type
700652VDF M10x250 INOX
700657VDF M12x300 INOX

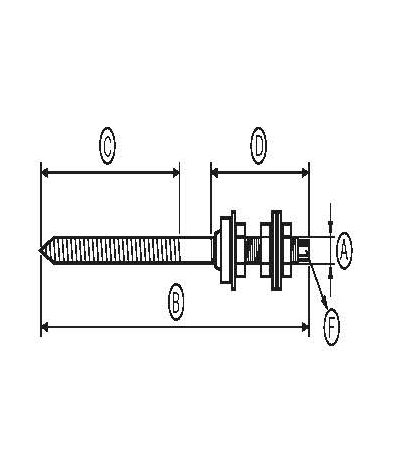

COD Type A B C D F
700657VDF M12x300 INOXM12300100150SW9
700652VDF M10x250 INOXM1025080140SW7

I valori sono da considerarsi per singolo pezzo e si riferiscono ai valori statici e meccanici. I valori di tenuta dell’ancoraggio al tetto devono essere valutati. Verificare il luogo di installazione tenendo in considerazione vento, formazioni di vortici e carichi di neve (1 m³ di neve farinosa 65 kg / 1 m³ di neve bagnata 200 kg). Se fosse necessario, aggiungere un braccio di profilo con rispettive piastre di collegamento per aumentare la portata. È compito dell’installatore verificare i supporti sui quali verrà installato il fissaggio. 0° = angolo di trasferimento carico; F= massimo carico consentito

Venduti in Scatola

COD Type L P H Pieces pack Packing pieces Unit Price €
700652VDF M10x250 INOX0,310,210,15-20
700657VDF M12x300 INOX0,310,210,15-20
