Dado a rombo con molla per profili pesanti

Connessioni sui profili PF3 e PF4

  • Si inserisce in qualsiasi punto del profilo con una semplice rotazione di 90°.
  • La molla spinge il dado comprimendolo contro i bordi ripiegati del profilo agevolandone l’utilizzo.



Nota: Gamma in esaurimento – Sostituita da JDA 10 (cod. 161965)

Dati Tecnici Materiale

  • Materiale = acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm
COD Tipo
162061DRPM 6
162121DRPM 8
162221DRPM 10
162321DRPM 12

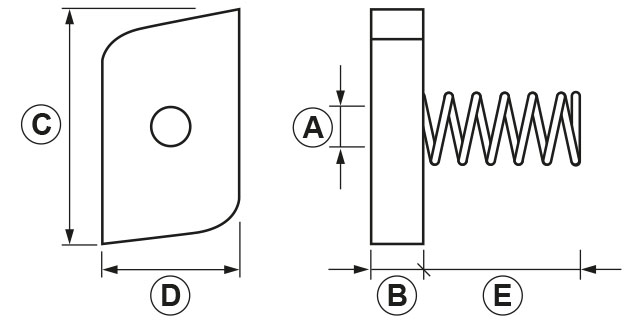

COD Tipo A B C D E
162321DRPM 12M1210362040
162061DRPM 6M66362040
162121DRPM 8M86362040
162221DRPM 10M107.5362040

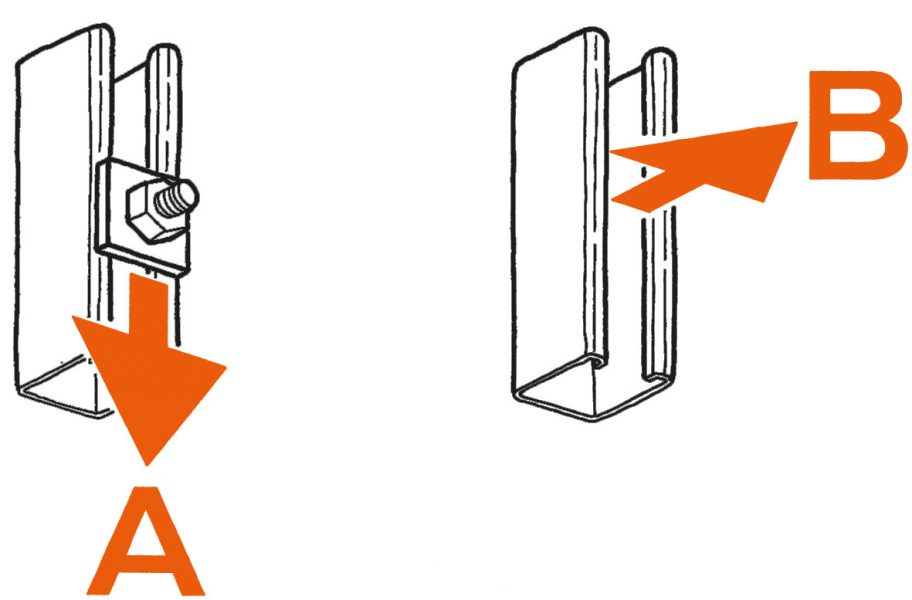

Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coefficiente di sicurezza. 1 daN=1 kg.

COD Tipo A B NM
162061DRPM 65524010
162121DRPM 87024025
162221DRPM 107033025
162321DRPM 1218033040

Venduti in Scatola

COD Tipo L P H Pezzi Confezione Pezzi Imballo Prezzo unit. €
162061DRPM 60,080,150,11125
162121DRPM 80,080,150,11125
162221DRPM 100,080,150,11125
162321DRPM 120,080,150,11125
